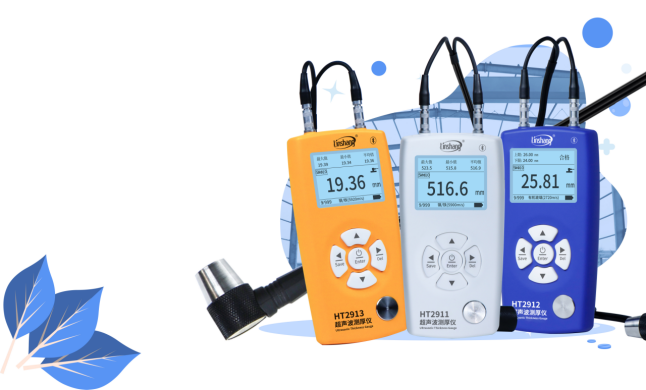

超声波测厚仪 HT2911
超声探伤类仪器|2026-09-16 09:02:48
超声波测厚仪 HT2911
一、 仪器简介
超声波测厚仪采用脉冲反射超声波测量原理，专业用于金属(如钢、铝、铜等)、塑料、陶瓷、玻璃等能传播超声波的材料的厚度测量。仪器采用专业的计时芯片设计，分辨率高达0.001mm。
产品符合标准：JJF1126-2004超声波测厚仪校准规范
二、 技术参数
1. 探头规格及技术参数
|
探头名称 |
标准探头 |
微径探头 |
粗晶探头 |
高温探头 |
|
探头型号 |
5MHZφ10 |
7MHZ PT-06 |
2MHZ ZT-12 |
5MHZ GT-12 |
|
最小测量区域 |
φ10mm |
φ6mm |
φ12mm |
φ12mm |
|
探头尺寸 |
φ18*26mm |
φ15*25mm |
φ18*28mm |
φ43*48mm |
|
测量范围 (45#钢) |
0.8-600mm |
0.75-80mm |
3-200mm |
3-200mm |
|
测量精度 (H为标准值) |
H<10mm: ±0.05mm H>=10mm: ±0.5%H |
H<10mm: ±0.05 mm H>=10mm: ±0.5%H |
H<10mm: ±0.1 mm H>=10mm: ±1%H |
H<10mm: ±0.05 mm H>=10mm: ±0.5%H |
|
接触温度 |
-10~60℃ |
-10~60℃ |
-10~60℃ |
-10~500℃ |
|
管材测量下限（45#钢） |
φ20*3mm |
φ20*2mm |
φ30*4mm |
φ30*4mm |
|
适用范围 |
测量常规工件 |
测量曲面及小工件 |
铸铁及一些晶体颗粒大的材料 |
测量高温工件 |
2.主机技术参数
|
分辨率 |
0.8-10mm：0.001mm 10-100mm：0.01mm 100-600mm：0.1mm |
|
声速范围 |
1000~19999m/s |
|
显示屏 |
240 * 160点阵LCD |
|
单位 |
mm/inch |
|
供电方式 |
2节AA碱性干电池 |
|
主机尺寸 |
142 * 72 * 28 mm |
|
重量 |
约230g |
|
操作温度范围 |
0℃~50℃，0~85%RH（无凝露） |
|
存储温度范围 |
-10℃~60℃，0~85%RH（无凝露） |
|
供电电压 |
DC3V |
|
工作电流 |
20mA |
|
工作功耗 |
60mW |
三、 仪器特点
1. 仪器采用专业的计时芯片设计，分辨率高达0.001mm，具有良好的稳定度和测量精度。
2. 具有增益自动切换功能，仪器根据材料类型和厚度自动选择合适的增益，以达到最佳的测量效果。
3. 超大测量范围：0.8-600mm(标准探头适用)。
4. 具有穿透涂层测量基材厚度的功能(标准探头适用)。
5. 具有QC判定功能，根据设置的上限和下限判断来料是否合格，实现来料快速检测。
6. 统计功能，自动统计有效测量值的最大值、最小值和平均值，测量数据前可重新开始统计。
7. 仪器可采用3种方式调整声速，已知材料选择声速/已知厚度设置声速/手动设置声速。
8. 仪器智能识别探头的型号，仪器根据探头类型自适应显示界面。
9. 超大容量存储，可记录999条数据。
