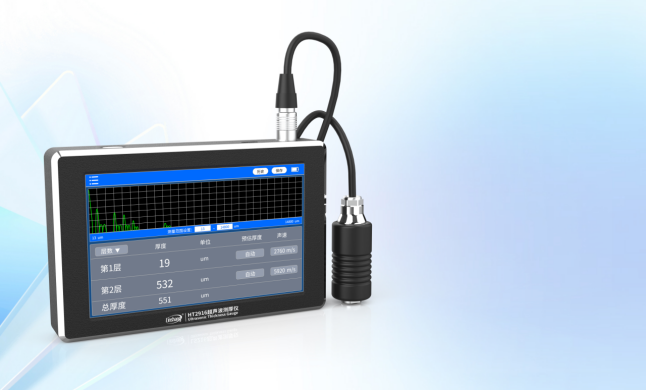

多探头超声波涂层测厚仪 HT2916
一、 产品简介
多探头超声波测厚仪，用脉冲反射超声波测量原理设计，根据探头的频率设计插拔式探头，一台主机可以同时支持多种探头，仪器智能判断探头的型号。不同频率的探头的应用行业不同，目前开发了2种频率的超声波探头：
|
编号 |
探头型号 |
超声波频率 |
探头端面直径 |
应用行业 |
|
1 |
15MHz |
Φ6mm |
塑胶件，木材，玻璃等非金属基材表面涂层 |
|
|
2 |
2.5M-X0探头 |
2.5MHz |
Φ10mm |
混凝土表面的涂层，例如聚氨酯、聚脲等 |
产品符合标准：
GB/T 37361-2019 漆膜厚度的测定-超声波测厚仪法
JJF1126-2004超声波测厚仪校准规范
仪器工作原理：
探头发出高频超声波脉冲，经过耦合剂(经过时间短，忽略不计)进入涂层，遇到不同密度的涂层界面时，超声波的一部分会反射成为一个新的超声波脉冲，另一部分通过，新的超声波脉冲返回探头，被传感器接收，经过仪器处理得到超声波在涂层内的传播时间，计算得涂层厚度。
二、 产品参数
1. 探头参数
|
探头型号 |
15M-X0探头 |
2.5M-X0探头 |
|
探头频率 |
15MHz |
2.5MHz |
|
探头端面直径 |
Φ6mm |
Φ10mm |
|
测量范围 |
13-5500μm(声速2200m/s) |
50-8360μm(声速2200m/s) |
|
声速设置范围 |
1000—9999m/s(默认声速2200m/s) |
|
|
分层厚度 |
50μm |
500μm |
|
测量精度 |
±(3μm+3%H) |
±(20μm+3%H) |
|
分辨率 |
1μm |
|
|
可选单位 |
μm(默认)，mil |
|
|
探头尺寸 |
直径22mm×高60mm |
直径25mm×高65.2mm |
2. 主机参数
|
主机尺寸 |
141.7*91.1*22.6mm |
|
显示屏 |
800*480点阵IPS彩屏 |
|
仪器重量 |
475g |
|
系统语言 |
简体中文、英文 |
|
供电方式 |
可充电锂电池3.7V@4000mAh |
|
充电接口 |
USB(Type-C) |
|
供电电压 |
DC5V |
|
操作温度范围 |
0℃~50℃，0~85%RH（无凝露） |
|
存储温度范围 |
-10℃~60℃，0~85%RH（无凝露） |
|
探头连接方式 |
推拉自锁（卡扣式）连接器 |
|
供电电压 |
DC5V |
|
工作电流 |
447mA |
|
工作功耗 |
1475mW |
