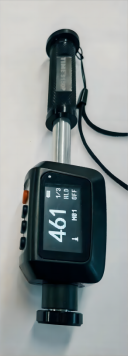

里氏硬度计 TIME®5150P
1 产品简介
TIME5150P里氏硬度计产品均采用D型冲击装置。全新造型设计，具有良好的便携性及一定的单手操作性；采用大尺寸高对比度点阵OLED显示屏，全新界面设计，配合灵活的按键操作，使信息显示清晰、便捷；产品具有蓝牙功能，测量数据既可通过微型蓝牙打印机实时打印输出，也可传输到手机端的专用检测APP软件（研发中，暂不提供），进行保存及后续处理。
TIME5150P里氏硬度计在常规的基础上，新增9种电力行业常用高合金钢材料的硬度检测，符合电力行业标准：DL/T 1845-2018 电力设备高合金钢里氏硬度试验方法，具有很强的专业适用性。
本系列产品具有自定义材料功能，用户可很方便地通过对比试验，生成自己专属的硬度转换表，解决使用预装转换表时“测值不准，误差偏大”的传统问题。
2 工作原理
用规定质量的冲击体在弹力作用下,以一定速度冲击试样表面,用冲击体在距试样表面1mm处的回弹速度与冲击速度的比值计算里氏硬度值。计算公式如下：
HL=1000 × VB / VA
式中：
HL——里氏硬度值；
VB——冲击体回弹速度；
VA——冲击体冲击速度。
冲击装置输出信号示意图如下：
3产品特点
» 产品体型小巧，具有良好的便携性。
» 采用128×64图形点阵OLED显示屏，显示效果好，信息丰富。
» 具有自定义材料功能，用户可通过对比试验生成专属硬度转换表。
» 具有自动识别常用冲击方向功能。
» 可存储100个测量平均值。
» 可预先设置硬度值上、下限，有超差提示，方便用户批量检测。
» 可切换至国外硬度转换表，作为硬度转换参考。
» 具有示值软件校准功能。
» 可无线连接蓝牙打印机，打印输出测量数据。
» 可通过蓝牙与智能手机端的专用测量APP连接，实现更强大的功能（预留）。
» 具有自动关机功能，且自动关机时长可调，或关闭该功能。
» 内置可充电锂电池，采用Type-C插口充电，电池无记忆效应，充电方便，寿命长。
» TIME5150P里氏硬度计，符合电力行业标准，可用于9种常用高合金钢设备的硬度检测。
4适用范围
|
代 号 |
材 料 |
硬度制 |
适用范围 |
|
M01 |
钢和铸钢(Steel and Cast Steel) |
HV |
83～976 |
|
HB |
127～651 |
||
|
HRC |
17.9～68.5 |
||
|
HRB |
59.6～99.6 |
||
|
HS |
32.2～99.5 |
||
|
HRA |
59.1～85.8 |
||
|
M02 |
合金工具钢(Cold Work Tool Steel) |
HV |
80～898 |
|
HRC |
20.4～67.1 |
||
|
M03 |
不锈钢(Stainless Steel) |
HV |
85～802 |
|
HB |
85～655 |
||
|
HRB |
46.5～101.7 |
||
|
M04 |
灰铸铁(Grey Cast Iron) |
HB |
93～334 |
|
M05 |
球墨铸铁(Nodular Cast Iron) |
HB |
131～387 |
|
M06 |
铸铝合金(Cast Aluminum Alloys) |
HB |
19～164 |
|
HRB |
23.8～84.6 |
||
|
M07 |
铜锌合金(Copper-Zinc Alloys) |
HB |
40～173 |
|
HRB |
13.5～95.3 |
||
|
M08 |
铜锡合金(Copper-Aluminum Alloys) |
HB |
60～290 |
|
M09 |
纯铜(Wrought Copper) |
HB |
45～315 |
|
M10 |
锻钢(Wrought Steel) |
HB |
143～650 |
|
代 号 |
材 料 |
里氏硬度HLD |
强度σb (MPa) |
|
S01 |
低碳钢（Mild Steel） |
350～522 |
374～780 |
|
S02 |
高碳钢（High Carbon） |
500～710 |
737～1670 |
|
S03 |
铬钢（Cr） |
500～730 |
707～1829 |
|
S04 |
铬钒钢（Cr-V） |
500～750 |
704～1980 |
|
S05 |
铬镍钢（Cr-Ni） |
500～750 |
763～2007 |
|
S06 |
铬钼钢（Cr-Mo） |
500～738 |
721～1875 |
|
S07 |
铬镍钼钢（Cr-Ni-Mo） |
540～738 |
844～1933 |
|
S08 |
铬锰硅钢（Cr-Mn-Si） |
500～750 |
755～1993 |
|
S09 |
超高强度钢（SS.Steel） |
630～800 |
1180～2652 |
|
S10 |
不锈钢（ST.Steel） |
500～710 |
703～1676 |
TIME5150P专享硬度表：
|
代 号 |
电力高合金钢材料 |
硬度制 |
适用范围 |
|
D01 |
10Cr9Mo1VNbN(T/P91)(母材 焊缝) |
HB |
140～284 |
|
D02 |
10Cr9MoW2VNbBN(T/P92)(母材) |
HB |
139～273 |
|
D03 |
10Cr9MoW2VNbBN(T/P92)(焊缝) |
HB |
157～322 |
|
D04 |
GH4145 |
HB |
293～378 |
|
D05 |
22Cr12NiWMoV（C422） |
HB |
247～369 |
|
D06 |
20Cr13 |
HB |
190～303 |
|
D07 |
05Cr17Ni4Cu4Nb |
HB |
273～328 |
|
D08 |
14Cr12Ni13Mo2VN |
HB |
290～398 |
|
D09 |
22Cr12NiWMoV |
HB |
256～320 |
5 技术参数
» 冲击装置：D型；
» 冲击装置特性和测量要求见表1，球头压痕尺寸见表2；
表1
|
特性 |
参数 |
|
冲击能量 |
11mJ |
|
冲击体质量 |
5.5g |
|
球头硬度 |
≥1600HV |
|
球头直径 |
3mm |
|
球头材料 |
碳化钨 |
|
试件最大硬度 |
1600±100HV2 |
|
试件表面粗糙度Ra |
≤1.6μm |
|
试件最小重量： |
|
|
可直接测量 |
>5kg |
|
需稳定支承 |
2～5kg |
|
需密实耦合 |
0.05～2kg |
|
试件最小厚度： |
|
|
可直接测量 |
＞5mm |
|
需密实耦合 |
≤5mm |
|
硬化层最小深度 |
0.8mm |
表2
|
硬度 |
特性 |
参数 |
|
300HV |
压痕直径 |
0.54mm |
|
压痕深度 |
24μm |
|
|
600HV |
压痕直径 |
0.54mm |
|
压痕深度 |
17μm |
|
|
800HV |
压痕直径 |
0.35mm |
|
压痕深度 |
10μm |
» 示值误差和示值重复性，见表3。
» 测量范围：170～960 HLD
» 测量方向：360°
表3
|
标准里氏硬度块硬度值 |
示值误差 |
示值重复性 |
|
790±40HLD |
±6 HLD |
6 HLD |
|
530±40HLD |
±10 HLD |
10 HLD |
» 硬度制：HL、HV、HB、HRC、HRB、HS、HRA。
» 强度：σb。
» 显示：OLED显示屏，128×64图形点阵。
» 数据存储：100个测量平均值。
» 自定义材料数量：最多5种。
» 电力行业高合金钢材料数量：9种。
» 无线通讯接口标准：蓝牙4.2。
» 数据输出：便携式蓝牙打印机。
» 充电电源：5V/1A。
» 充电时间：约3小时。
» 尺寸：177mm×38mm×29mm
» 重量：约120g
6品种规格
6.1基本配置：
» 主机1台；
» 小支承环1只；
» 尼龙刷（I）1只；
» 里氏标准块（高值）1块；
» 充电器1套；
» 挂绳1根。
6.2选择配置：
各种异型支承环。
