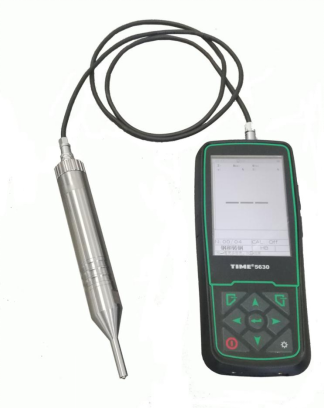

超声硬度计TIME5630

一、产品简介

超声硬度计是近几年备受瞩目的一种便携式硬度计，该仪器对试件表面破坏性小，可认为是一种无损检测硬度的设备，同时其检测速度快，精度高，并可以在狭小空间对局部硬化的部件进行测量，也可对薄件进行硬度测量，弥补台式硬度计的局限性，受到市场的欢迎。

应用场合：可测量的工件部位包括带/板状工件测量、模具硬化层测量、叶片硬化层测量、齿面硬化层测量、法兰盘边缘测量、车轮、涡轮转子的测量、薄板测量、轴和管道、容器的测量、刀口位置的测量、焊接部位的测量等。

符合标准：

GB/T34205-2017金属材料 硬度试验 超声接触阻抗法

JJF  1436-2013  超声硬度计校准规范

JB/T 9377-2010  超声硬度计 技术条件

测量原理：超声阻抗法。

产品组成：主机、探头、连接线缆。

二、产品功能

1、 电量指示：图标显示；

2、 报警指示：低电量报警；

3、 菜单文字：简体中文、英文可切换；

4、 硬度制：可选择HV（维氏）、HB（布氏）、HRC（洛氏C）、HRB（洛氏B）、HRA（洛氏A）5种硬度制；

5、 校准功能：硬度值校准功能、删除校准功能；

6、 材料选择：提供钢和铸钢、铸铝合金两种可选材料，用户可自定义2种材料；

7、 探头：标配TIMES812/20N手动探头，可选配TIMES811/10N手动探头、TIMES802/20N短探头、TIMES815/50N手动探头、TIMES823/3N电动探头；

8、 存储：内置8G SD卡，提供海量存储空间；

9、 全方向自由测量：各方向测量都可以不用补偿直接测量；

10、 测量值显示：可显示最大值、最小值、平均值、标准偏差、测量次数、历次测量值等。

11、 超限报警：可设置硬度值上下限，超限报警提示；

12、 显示方式：3.5寸彩色液晶显示器；

13、 电池：充电锂离子电池，连续工作时间不少于30小时；

14、 互换性：主机与探头采用分体设计，用电缆连接，探头、主机及探头保护罩可互换，探头即插即用；

15、 稳定的测量支架，满足JB/T 9377-2010《超声硬度计 技术条件》3.6的要求，使测量更稳定。

三、技术参数

1、 试验力：标准探头20N，可选配3N、10N、50N，重复性≤3%，；

2、 压头：使用维氏压头，压头顶端两相对面夹角136°±0.5°，相对面间的任意交线（横刀）应不大于0.005mm；

3、 硬度计示值分辨率：1HV；

4、 测量范围：HV80-1400；HRC20-68 ；HB 76-618

5、 示值误差和示值重复性，符合《GB/T34205-2017金属材料 硬度试验 超声接触阻抗法》的要求。

硬度计的最大允许相对误差

硬度计相对重复性的最大允许值

6、 外形尺寸：主机169*73*37mm；手动探头φ23mm×170mm，短探头φ25mm×107.5mm，电动探头φ39mm×195mm；

7、 重量：主机约232g，手动探头约252g，短探头约206g，电动探头约840g。

四、标准配置

五、可选配置
