探伤照度计 HT3931
理化仪器|2026-09-16 13:40:47

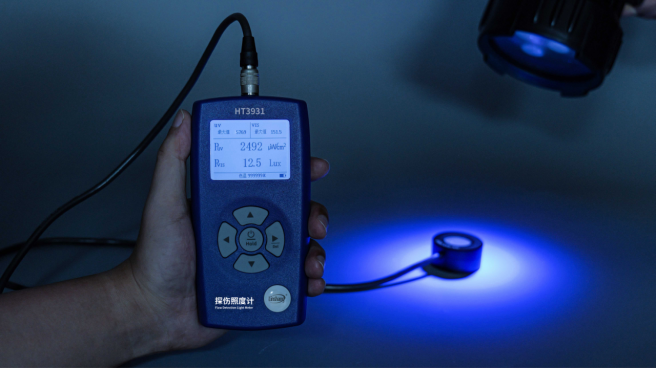

探伤照度计 HT3931
一、 产品简介
该仪器是一款多功能探伤照度计，专为无损探伤检测灯设计，仪器同时测量紫外线功率、可见光照度及相关色温。符合无损检测、渗透检测和磁粉检测的相关规范要求。
产品符合标准：
JJG 245-2005 光照度计检定规程
JJG 879-2015 紫外辐射照度计检定规程
GBT 5097-2020 无损检测 渗透检测和磁粉检测 观察条件
二、 技术参数
|
紫外光谱响应 |
315nm-405nm，λp=365nm |
|
紫外功率测量范围 |
0-200000 μW/cm² |
|
紫外功率分辨率 |
0.1 μW/cm² |
|
紫外测量精度(H为标准值) |
H<50μW/cm²：±5μW/cm²；H≥50μW/cm²：±10%H |
|
紫外可选单位 |
μW/cm²(默认)，mW/cm²，W/m² |
|
照度测量范围 |
0–1000000 Lux |
|
照度分辨率 |
0.1 Lux |
|
照度测量精度 |
≤±(3%H+2 Lux) H为标准值(校准在CIE标准A光源下) |
|
照度可选单位 |
Lx(默认)，FC |
|
相关色温范围 |
1000–100000 K |
|
响应时间 |
<0.7 秒 |
|
测试光孔直径 |
Φ21 mm |
|
仪器尺寸 |
主机：长147.2mm*宽72mm*高28mm 探头：直径40mm*厚度20mm |
|
仪器重量 |
约232 克（含电池） |
|
显示 |
240*160 点阵LCD |
|
电池 |
2节AA碱性干电池 |
|
使用环境 |
温度(0～40)℃，湿度<85% RH |
|
供电电压 |
DC3 V |
|
工作电流 |
20 mA |
|
工作功耗 |
60 mW |

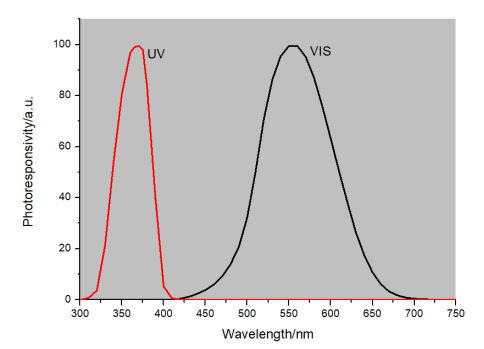

三、 光谱响应曲线
紫外测量采用了高精准的紫外滤光片，专业的紫外探测器，对可见光波长几乎没有响应，消除了其它波段光线对仪器测量精度的影响。照度采用光谱传感器设计，照度值通过V(λ)函数与测量光谱积分求得，确保仪器光谱响应曲线与V(λ)完全一致。
四、 产品特点
1. 仪器同时测量紫外线功率、可见光照度，专为无损探伤检测灯设计。
2. 大量程设计，紫外线量程高达20万μW/cm2，可见光量程高达100万Lux。
3. 可见光采用光谱传感器设计，光谱响应与V(λ)函数完全一致，确保了仪器测量各种光源都具有准确的测量精度。
4. 仪器具有相关色温测量功能，满足国标GBT 5097-2020对色温的检测要求。
5. 仪器具有紫外线功率和可见光照度最大值的统计功能。
6. 可设置定时关机，避免长时间不使用电量耗尽。
7. 采用先进的数字探头技术，数字信号处理直接在探头上完成，探头不易受到干扰并且提供优良的测试精度。
